0 引言
聚酰亚胺(PI)泡沫塑料由于具有耐高低温(-250~450℃)、轻质、吸声降噪、耐辐射、难燃、低发烟及无害气体释放等优良性
能[1,2,3] ,已成为航空航天、国防、建筑和微电子等先进领域隔热、夹层、隔音、防震和绝缘等关键材料[4,5,6] 。具有开孔结构的软质聚酰亚胺泡沫如Solimide聚酰亚胺泡沫[7,8] 等尽管满足了航空航天领域耐高温、轻质的需要,但其抗压性能不太理想,硬质高抗压聚酰亚胺泡沫引起了研究者的广泛关注。聚甲基丙烯酰亚胺泡沫(PMI)[9,10] 密度低、力学性能优异(密度110 kg/m3 条件下压缩强度至少为2 MPa),然而其空间环境适应性差,热变形温度仅为180~220℃,耐热性差,使用过程中吸湿率大,且吸湿之后材料发生变形并严重掉渣,力学性能等受到严重影响,这就限制了其作为结构支撑材料而使用。耐高温高抗压硬质芳香族聚酰亚胺泡沫[11] 由于耐温等级高、力学性能好、空间环境适应性好,可以一定程度上弥补PMI泡沫的不足,已成为近年来的研究热点。由于硬质芳香族聚酰亚胺塑料具有轻质、耐高低温、高强等特点,以及近十年高技术领域需求的强大牵引,研究情报不断公开。本文重点综述了硬质芳香族聚酰亚胺泡沫的主要组分、结构与性能、制备工艺及其产品,分析了其在制备与研究过程中存在的问题,展望了未来硬质芳香族聚酰亚胺泡沫的发展趋势。
1 硬质芳香族聚酰亚胺泡沫的主要组分、结构与性能、制备方法及特性、产品性能与应用
1.1 主要组分、结构与性能
硬质芳香族聚酰亚胺泡沫的主要组分以及结构与性能见表1。

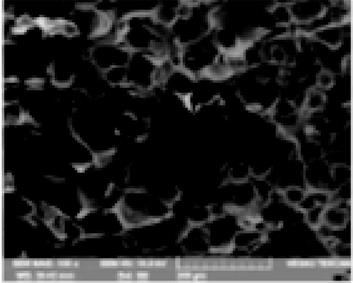

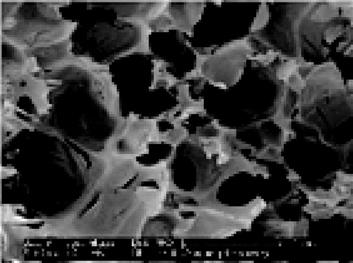

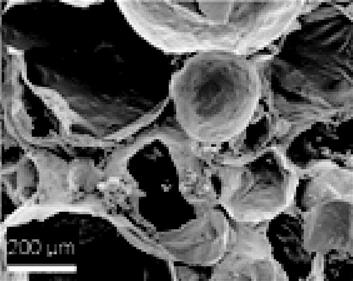

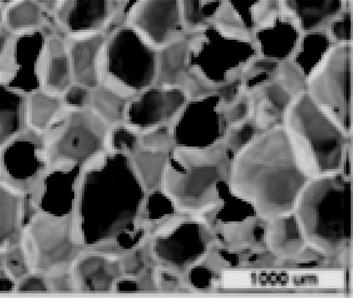

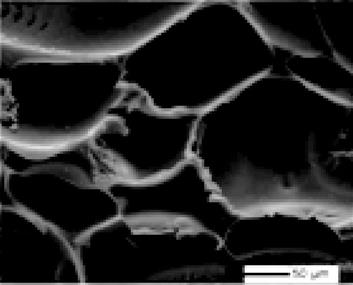

表1 硬质芳香族聚酰亚胺泡沫的组分、结构与性能
Tab.1 Components, structure and properties of rigid aromatic polyimide foams

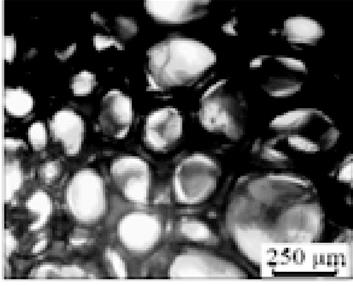

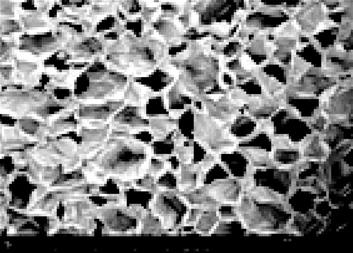

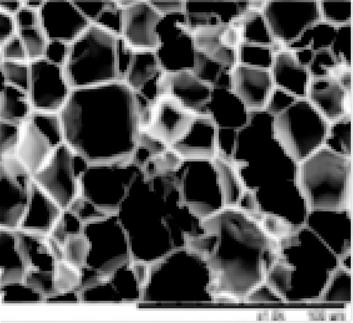

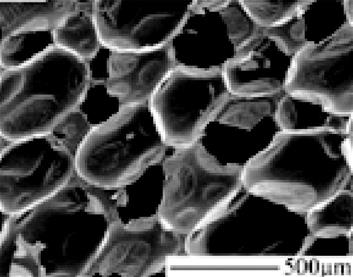

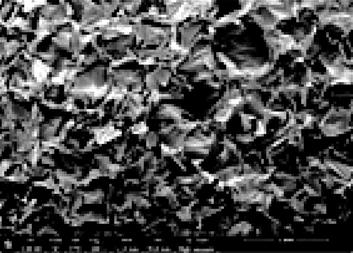

研究单位 主要组分 工艺方法 泡孔结构 典型性能 北京航空
航天大学
3,3’-4,4’二苯醚二
酐(ODPA)、3,4’-
二氨基二苯醚
(3,4’-ODA)
先将前驱体粉末
发泡成前驱体微
球,再将微球填入
模具,经高温酰亚胺
化制备而成
密度约为30~125kg/
m3 、Tg300℃、
闭孔率达87%,密度125kg/
m3 泡沫压缩强度达0.82MPa
均苯四甲酸酐(PMDA)、
多苯基多异氰酸酯(PAPI)
以PMDA和PAPI的预聚物
为第一溶液,以去离子水
和表面活性剂等为第二溶液,
通过第一溶液与第二溶液
反应来制备硬质闭孔
PI泡
沫[13]
密度约为60~120kg/
m3 ,闭孔,Tg316℃,
密度117kg/
m3 泡沫压缩强度达1.31MPa
西北工业大学 3,3’-4,4’
二苯酮四酸二酐(BTDA)、
3,4’-二氨基二苯醚
(4,4’-ODA)、
纳米Si
O2 通过酯化法制备PI/Si
O2 的前驱体溶液,然后
通过粉末发泡法制得PI/Si
O2 硬质闭孔泡
沫[14]
Tg279℃ 中科院理化所 BTDA、4,4’-ODA、
氧化石墨烯
通过酯化法制备PI/氧化
石墨烯的前驱体溶液,
然后通过粉末发泡法
硬质闭孔泡
沫[15]
密度约为75~150kg/
m3 ,闭孔,密度130kg/
m3 泡沫压缩强度
达0.016MPa
浙江大学 BTDA、4,4’-ODA、
2,4,6-三氨基嘧啶
先通过酯化法合成
聚酯铵盐前驱体,
经干燥、粉碎,
得到聚酯铵盐粉末,
然后通过粉末发
泡[16]
密度约120kg/
m3 ,Tg达286℃,
闭孔,密度120kg/
m3 泡沫压缩强度1.44MPa
河北联合大学 BTDA、 PAPI,
聚醚多元醇
以BTDA和PAPI的预聚物
为第一溶液,以水、
表面活性剂、聚醚
多元醇为第二溶液,两者
快速混合、固化制得硬质
聚酰亚胺泡沫
密度约为35~63kg/
m3 ,密度63kg/
m3 泡沫压缩强度达0.32MPa
宁波材料研究所 热塑性聚酰亚胺
树脂可发性珠粒
用超临界C
O2 法进行预发泡得到聚酰亚胺
树脂微球,在其表面
涂覆PEI树脂,经过高温
压缩模塑得到硬质闭孔
聚酰亚胺泡
沫[19]
密度约为95~137kg/
m3 ,密度137.7kg/
m3 泡沫压缩强度达1.59MPa
中科院化学所 异构联苯酐
(α-BPDA)、对苯二胺
(p-PDA)、5-降冰片烯-2、
3-二羧酸酐(NA)
以NA为封端剂通过酯化法
制备了驱体溶液,将前
驱体溶液干燥、粉碎,
得到固态前驱体粉末,
再将前驱体粉末放入模具发泡,
闭孔率超过80%,
密度约50~400kg/
m3 ,Tg达389℃,密度110kg/
m3 泡沫压缩强度达1.65MPa
将二苯甲酮链段引入含不对称
联苯结构的PI树脂主链中提高
闭孔泡沫的强度和韧

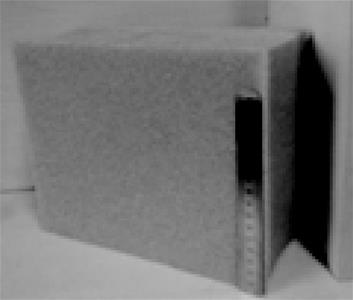

性[22] 航天材料及
工艺研究所
BTDA、4,4’-ODA 先将预聚体粉末预发泡
形成微球中间体后,
填入模具再次发泡
并相互粘接起来
闭孔率超过80%,
密度约30~120kg/
m3 ,Tg达285℃,
密度120kg/
m3 泡沫压缩强度达0.45MPa

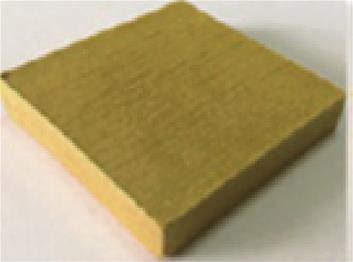

α-BPDA、间-苯二胺
(m-PDA)、4-苯炔基苯酐
(4-PEPA)
先制备封端型聚酰亚胺
前驱体树脂粉末,然后
通过高温高压发泡制备
硬质闭孔泡
沫[23]
闭孔率超过80%,
密度约40~105kg/
m3 ,Tg达385℃,密度105kg/
m3 泡沫压缩强度1.65MPa

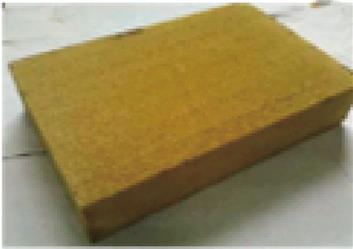

日本宇部兴产公司 热塑性聚酰亚胺板材 先将热塑性聚酰亚胺加热
至熔融温度挤出成片,
向聚酰亚胺熔体中
加压注入惰性气体,
再快速卸压,加热发泡,
暂未报道 密度为50~250kg/
m3 ,密度250 kg/
m3 泡沫压缩强度1.86MPa
由表1可知,硬质芳香族聚酰亚胺泡沫通常采用二胺与二酐反应生成聚酰胺酸等前驱体,然后发泡而成;另外也可采用聚酰亚胺树脂作为前驱体,通过特定的发泡方法制成。北京航空航天大学分别采用微球
法[11] 和一步液相缩聚法制备不同分子结构的聚酰亚胺泡沫,泡沫的Tg在260℃以上,泡沫密度为30~150 kg/m3 ,闭孔率最高可达87 %,密度为117 kg/m3 的泡沫压缩强度可达1.31 MPa。为了提高泡沫耐温性和抗压强度,中科院化学
所[20,21,22] 对分子结构进行设计,以α-BPDA和p-PDA为二酐和二胺单体、以NA为封端剂通过酯化法制备了前驱体溶液,目的是将交联结构引入聚酰亚胺前驱体树脂基体中,通过调控树脂的分子量,赋予树脂适当的熔融性,实现聚酰亚胺树脂的闭孔发泡;然后将前驱体溶液干燥、粉碎,得到固态前驱体粉末,再将前驱体粉末放入模具发泡,得到硬质闭孔聚酰亚胺泡沫。结果表明,泡沫闭孔率超过80%,平均孔径约100~450 μm,密度52 kg/m3 泡沫塑料抗压强度约为0.84 MPa,密度110 kg/m3 泡沫塑料压缩强度约为1.65 MPa。航天材料及工艺研究
所[23] 对聚酰亚胺前驱体树脂分子结构进行优化设计,采用α-BPDA和m-PDA为主要单体,以4-苯炔基苯酐(4-PEPA)为封端剂,制备了苯炔基封端的聚酰亚胺树脂,克服了降冰片烯封端聚酰亚胺树脂加工窗口窄的不足,同时降低了聚酰亚胺树脂的熔体黏度、提高了树脂Tg和热稳定性,通过调控树脂的分子量,赋予树脂适当的熔融性;将上述树脂置于高压釜中,抽真空后充CO2 排氧,连续三次后,升温到250℃加压至7.5 MPa,恒温2 h,然后继续升压到8 MPa,升温到280℃恒温1 h,升温到300℃恒温2 h,升温到320℃恒温1 h然后卸压至常压,降温至室温后取出,通过热固化交联提高树脂的模量和刚性以获得硬质的泡体,同时确保泡沫发泡过程中泡膜泡壁强度高于内部气体压力,泡膜泡壁不会被破坏成开孔结构,最终获得硬质闭孔聚酰亚胺结构泡沫,所得材料密度为105 kg/m3 时闭孔率87%、压缩强度为1.65 MPa。1.2 制备方法及特性
结合表1最新研究情况,发现目前硬质PI泡沫制备方法主要有:粉末法(西北工业大学、浙江大学、中科院理化所)、微球法(北京航空航天大学)、一步液相缩聚法(北京航空航天大学、航天材料及工艺研究所)、封端树脂高温发泡法(航天材料及工艺研究所、中科院化学所)、超临界发泡法(宁波材料研究所)和挤出法(日本宇部兴产公司)。表2总结了以上6种制备方法的基本原理与优缺点。
表2 几种硬质芳香族聚酰亚胺泡沫的制备方法及特性
Tab.2 Fabrication process of rigid aromatic polyimide foams and their features
方法 工艺概述 发泡原理 代表性产品 特性 微球 法[27,28] 将前驱体粉末预发泡
形成微球中间体,然后放入
模具中再次发泡粘结
利用溶剂、反应中产生
小分子为发泡剂,并且
可添加化学或物理
发泡剂促进发泡
闭孔率高,泡沫均匀性好;
微球间的粘结性
对泡沫性能影响大
粉末 法[14,15,29,30] 将前驱体粉末放入
模具中程序升温加热发泡
可得到中高密度泡沫;
由于传热发泡,易导致
最终泡沫结构不均匀
一步缩聚液相
发泡
法[13] 先采用二元酐和多异氰酸酯
反应形成PI预聚体;然后
将发泡剂和各种助剂混合均匀,
与PI预聚体混合快速搅拌发泡
以水为发泡剂,利用反应
中产生的C
O2 发泡
操作简单、室温发泡固化;
产品易掉渣,酰亚胺化转化率低
封端聚酰亚胺树脂
先制备封端型前驱体粉末,
再将前驱体粉末放入模具
高温发泡,得到硬质闭
孔聚酰亚胺泡沫
利用封端剂高温时的
分解产物作为发泡剂
泡沫闭孔率高、强度高;
发泡剂含量受分子量影响,
泡沫加工窗口较窄
超临界发泡 法[19] 先用超临界C
O2 法将热塑性聚酰亚胺树脂进行预发泡得到
树脂微球,然后在其表面
涂覆具有粘结性能的树脂,经过
高温压缩模塑得到硬质
闭孔聚酰亚胺泡沫
以超临界C O2 作为发泡剂
操作简单、环保,闭孔率高;
成型周期长,泡孔
均匀性不易控制
挤出 法[15,16] 首先在聚酰亚胺熔体中
加压注入惰性气体,并
挤出成型聚酰亚胺板,
再快速卸压,加热发泡
外加惰性气体为发泡剂
工艺简单,但需热塑性聚酰亚胺
为原料,以及高温挤出机
(高于400℃)
由表2可知,通过粉末法和微球法制备硬质聚酰亚胺泡沫操作相对简单,产品密度可控,然而其在发泡过程中常使用易燃易爆甲醇和四氢呋喃为溶剂,且产品泡孔均匀性不易控制;挤出法则对设备要求高;一步缩聚液相发泡法可室温发泡,然而其产品存在掉渣等问题;超临界发泡法环保,但是成型周期长,泡孔均匀性不易控制。相比之下,笔者认为制备硬质芳香族聚酰亚胺泡沫的理想方法是封端聚酰亚胺树脂发泡法,然而该方法仍然需要进一步优化完善,以提高材料综合性能,降低成本,改善生产效率。
1.3 商业化产品性能与应用
目前商品化的硬质聚酰亚胺泡沫产品很少,只有少数几个国家具备生产高性能硬质聚酰亚胺泡沫的能力,主要集中在美国、德国和日本。表3列出了几种商品化硬质聚酰亚胺泡沫的性能与应用。

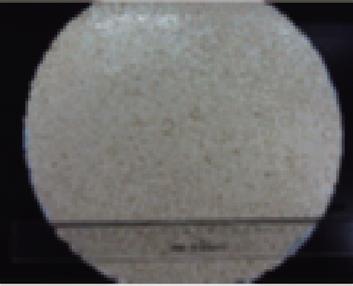

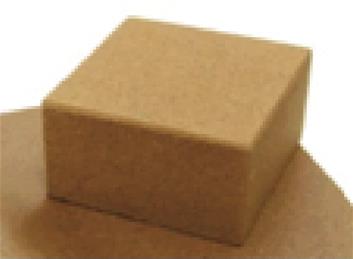

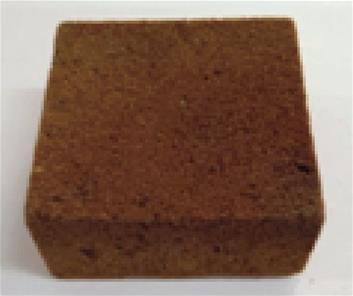

表3 几种商品化硬质芳香族聚酰亚胺泡沫的性能与应用
Tab.3 Properties and applications of rigid aromatic polyimide foams for commercialization
目前国内关于硬质聚酰亚胺泡沫的研究仍然处于实验室研究阶段,还未出现商品化硬质闭孔聚酰亚胺泡沫的报道,这就迫切要求进一步提高我国硬质聚酰亚胺泡沫的研制水平,降低成本,推进工业化生产。
2 拟解决的关键问题
目前硬质芳香族聚酰亚胺泡沫在实际应用中仍存在一些问题有待解决:(1)提高硬质聚酰亚胺泡沫的耐热性,目前硬质聚酰亚胺泡沫Tg已经达到385℃,但已经产业化的产品远低于该值,Tg均小于320℃,无法满足某航天技术型号用蒸汽管路表面对隔热材料对热变形温度的要求;(2)提高硬质聚酰亚胺的抗压强度,现有硬质PMI泡沫在密度100 kg/
m3 时压缩强度至少达到2 MPa,而芳香族聚酰亚胺泡沫的压缩强度相对较低;(3)我国对硬质聚酰亚胺泡沫的需求基本依赖进口,生产成本高,工艺流程复杂,如何提高其国产化水平也是面临的重要问题。3 展望
芳香族硬质聚酰亚胺泡沫由于耐温等级高、力学性能好、空间环境适应性好,在航空航天、航海等领域有着广阔的应用前景和发展空间。综合考虑硬质芳香族聚酰亚胺泡沫主要组分、结构与性能、制备工艺、产品性能及应用4个方面的研究现状,针对本领域所需解决的关键问题,笔者认为需从优化分子结构设计和制备工艺角度出发制备轻质高抗压的硬质聚酰亚胺泡沫塑料。
今后研究的重点将放在:
(1)开展分子结构优化设计,制备高强度聚酰亚胺前驱体树脂;
(2)开展发泡工艺优化,重点发展封端树脂高温发泡法,制备高抗压、结构均匀的硬质聚酰亚胺泡沫;
(3)在保证结构性能的基础上,降低原材料成本;
(4)以我国航空航天等领域的实际应用为背景,开展硬质高抗压聚酰亚胺泡沫的应用研究。
本文对硬质聚酰亚胺泡沫的研究现状做简要介绍,旨在引起从事该项目专业人士的关注,以进一步提高我国硬质聚酰亚胺泡沫研制的技术水平。希望今后能尽快开发出使用性能好的硬质聚酰亚胺泡沫材料,使更多品种的聚酰亚胺泡沫材料早日实现国产化。
参考文献
- 1
詹茂盛,王凯. 聚酰亚胺泡沫[M]. 北京:国防工业出版社,2010.
- 2
WEISER E S, VAZQUEZ J M, CANO R J, et al. Polyimide foams[P]. US Patent: US75413881, 2009-06-02.
- 3
WILLIAMS M K, WEISER E S, JAMES E, et al. Foam/aerogel composite materials for thermal and acoustic insulation and cryogen storage[P]. US Patent: US7977411, 2011-07-12.
- 4
SUMITAKA T, YUKI M, RYUICHI T, et al. Performance evaluation of new thermal insulation system with polyimide foams [C]// 41st International Conference on Environmental Systems,Portland, Oregon: 2011.
- 5
SUMITAKA T, YUKI M, RYUICHI T, et al. Study on combined conductive and radiative heat transfer in polyimide foam for space use [ C]// Proceedings of the 9th Asian Thermophysical Properties Conference, Beijing, China, 2010.
- 6
SILCOX R. Development of polyimide foam for aircraft sidewall applications[C]// 51st AIAA aerospace sciences meeting including the new horizons forum and aerospace exposition, Texas, Grapevine, 2013.
- 7
CHOI K Y, LEE J H, LEE S G, et al. Method of preparing polyimide foam with excellent flexibility properties[P]. US Patent: US6057379, 2000-05-02.
- 8
Solimide polyimide foam[EB/OL]. http://www.professionalplastics.com/POLYIMIDEFOAM.
- 9
SEIBERT H. Application for PMI foams in aerospace sandwich structures[J]. Reinforced Plastics,2006(1):44-48.
- 10
赵飞明,安思彤,穆晗. 聚甲基丙烯酰亚胺(PMI)泡沫研究现状[J].宇航材料工艺, 2008, 38(1):1-9.
- 11
沈燕侠. 高抗压聚酰亚胺泡沫塑料的制备与性能研究[D]. 北京:北京航空航天大学, 2010.
- 12
WEISER E S, GRIMSLEY B W. Polyimide foams from friable balloons[C]. Sampe, NASA-2002-47.
- 13
YU F, WANG K, LIU X Y, et al. Preparation and properties of rigid polyimide foams derived from dianhydride and isocyanate[J]. Journal of Applied Polymer Science, 2013, 127(6):5075-5081.
- 14
QI K, ZHANG G. Investigation on polyimide/silica hybrid foams and their erosion resistance to atomic oxygen[J]. Polymer Composites, 2014, 36(4):713-721.
- 15
XU L, JIANG S, LI B, et al. Graphene oxide: a versatile agent for polyimide foams with improved foaming capability and enhanced flexibility[J]. Chemistry of Materials, 2015, 27(12):4358-4367.
- 16
楚晖娟,朱宝库,徐又一.聚酰亚胺泡沫的制备与性能[J]. 塑料科技, 2008, 36(3):56-60.
- 17
张琪,刘娟,孙立婧,等. APP对硬质聚氨酯-酰亚胺泡沫泡孔结构及力学性能的影响[J]. 塑料, 2015, 5(44): 7-10.
- 18
安曼,陈兴刚,侯桂香,等. 水对硬质聚氨酯-酰亚胺泡沫泡孔结构与性能的影响[J]. 材料工程, 2013(4): 39-44.
- 19
ZHAI W, FENG W, LING J, et al. Fabrication of lightweight microcellular polyimide foams with three-dimensional shape by CO2 foaming and compression molding[J]. Industrial & Engineering Chemistry Research, 2012, 51(39):12827-12834.
- 20
WANG L, HU A, LIN F, et al. Structures and properties of closed-cell polyimide rigid foams[J]. Journal of Applied Polymer Science, 2013, 130(5):3282–3291.
- 21
许云汉,王磊磊,胡爱军,等. 耐高温聚酰亚胺泡沫[J]. 化学进展, 2018, 30(5): 684-691.
- 22
李姝姝,胡爱军,杨士勇. 硬质闭孔聚酰亚胺结构泡沫的结构调控与性能[J]. 高分子通报, 2014(12):124-129.
- 23
马晶晶,酒永斌,赵一搏,等. 一种硬质闭孔聚酰亚胺泡沫的制备方法[P]. CN201710660725.7, 2017-08-04.
- 24
- 25
YUKIO K, HIROAKI Y, MASAFUMI K. Polyimide foam and method for producing same[P]. US Patent: 20110218265A1,2011-09-08.
- 26
TAKASHI N, TAKASHI G. Thermoplastic polyimide-based resin foam and method for producing the same[P]. Japanese Patent: JP2007291202, 2007-11-08.
- 27
KUWABARA A, OZASA M, SHIMOKAWA T, et al. Basic mechanical properties of balloon-type TEEK-L polyimide foam andTEEK-L filled aramide-honeycomb core materials for sandwichstructures[J]. Advanced Composite Materials, 2005,14 (4):343-363.
- 28
WEISER E S, NEWS N, CLAIR T S, et al. Hollow polyimide microspheres[P]. US Patent: US6235803, 2001-05-22.
- 29
WILLIAMS M K, WEISER E S, BRENNER J R, et al. Aromatic polyimide foams: factors that lead to high fire performance[J]. Polymer Degradation and Stability, 2005, 88: 20-27.
- 30
SHEN Y X, ZHAN M S, WANG K. The pyrolysis behaviors of polyimide foam derived from 3,3’,4,4’-benzophenone tetracarboxylicdianhydride/4,4’-oxydianiline[J]. Journal of Applied Polymer Science, 2010, 115(3):1680-1687.
- 31
WILLIAMS M K, WEISER E S, et al. Effects of cell structure and density on the properties of high performance polyimide foams[J]. Polymers for advanced technologies, 2005 (16): 167-174.
- 32
WEISER E S. Synthesis and characterization of polyimide residuum, friable balloons, microspheres and foams[D]. The College of Willian and Mary: Virginia, 2004: 35-46.
- 1
摘要
综述了硬质芳香族聚酰亚胺泡沫的最新研究进展,主要介绍了硬质芳香族聚酰亚胺泡沫的主要组分、结构与性能、制备工艺以及商品化产品的性能与应用。分析了硬质聚酰亚胺泡沫在制备与研究过程中存在的问题,展望了硬质聚酰亚胺泡沫的未来发展趋势。
Abstract
The recent development of rigid aromatic polyimide foams is reviewed. The components, structures and properties as well as fabrication process of rigid aromatic polyimide foams are introduced. Moreover, properties and applications of rigid polyimide foams for commercialization are summarized. The problems found in the process and research of rigid polyimide foams are also analyzed. Its future research direction as well as the development trends is also pointed out.
Keywords
Polyimide; Rigid foam; Closed cell; Compression strength; Foaming process

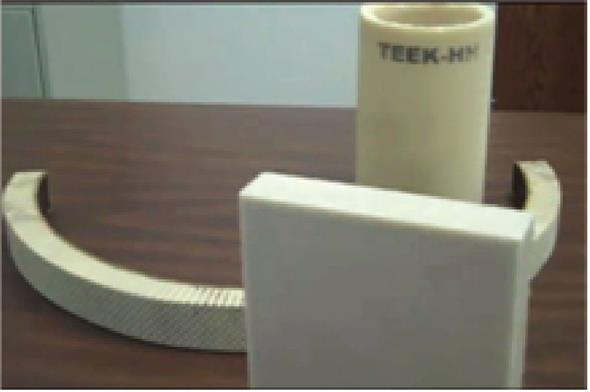

![图1
TEEK-HH聚酰亚胺泡沫[31]](html/yhclgy/201902001/media/a17fc75a-7b1c-4887-b5b6-b808d8e6e015-image017.jpeg)

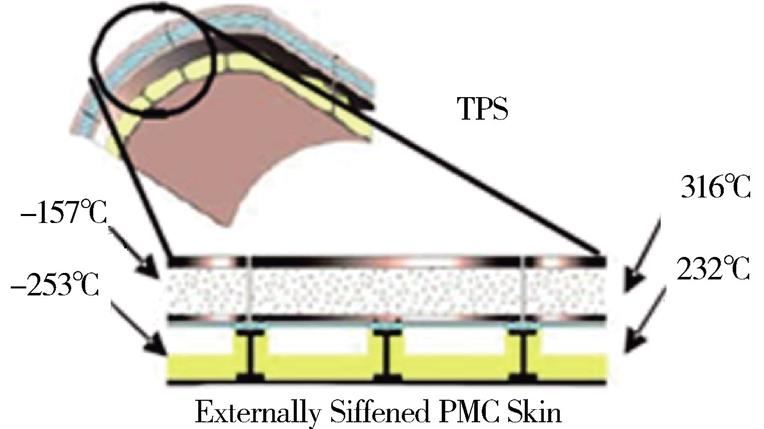

![图2
低温燃料储罐剖面图[32]](html/yhclgy/201902001/media/a17fc75a-7b1c-4887-b5b6-b808d8e6e015-image019.jpeg)

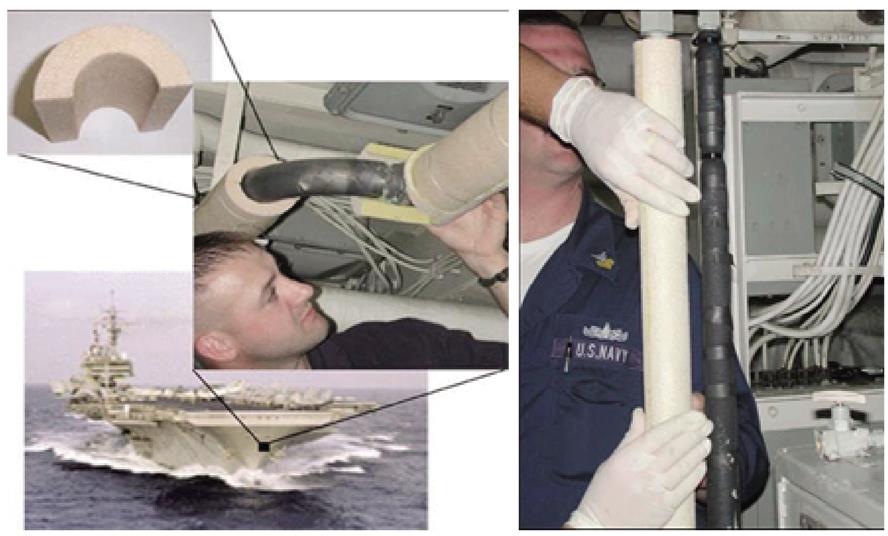

![图3
