碳纤维增强树脂基复合材料(CFRP)凭借其高比强度、耐高温、耐疲劳、耐腐蚀等优点,在航空和航天领域被广泛应用[1-2]。但是因CFRP的力学性能呈现各向异性,层间结合强度较低,在切削加工过程中,易形成毛刺、分层、崩边等表面缺陷,严重影响了工件的强度和疲劳寿命[3-4]。由于碳纤维的存在,相对于金属而言,CFRP在加工过程中存在切削力较大、刀具磨损极快的问题。研究表明,可以用切削力信号的分析结果评估刀具磨损和表面质量[5]。因此,对CFRP铣削力进行研究,对控制刀具磨损和工件表面质量具有重要意义。
CFRP切削力的影响因素主要有纤维夹角和切削用量。纤维夹角对CFRP切削力有显著影响,研究表明,纤维夹角取90°~180°时,刀具前角越大,切削力越大[6-7];当纤维夹角为140°时,径向切削力达到最大值,而最大切向切削力发生在纤维夹角为120°[8];0°和135°两个纤维方向上获取了较小的切削力[9]。切削用量三要素中进给量对CFRP切削力影响最大,切削力随着进给量的增大而呈现增大趋势,建议在较高切削速度和较低的进给量下可以获得较低的切削力[9-14]。硬质合金(HTi10)、涂层(VP15TF)与金属陶瓷(NX2525)三种刀具中VP15TF刀具的主铣削力最小,最适合CFRP的铣削加工[15]。
由此可见,由于CFRP本身的不均匀性和力学性能的各向异性,使得其切削机理比金属切削更加复杂,虽然目前取得了一些研究成果,但随着航空航天工业对构件要求的进一步提高,CFRP的切削技术在试验和理论分析方面仍需要进一步深入研究。本文基于单因素实验法研究CFRP铣削过程中纤维夹角对铣削力的影响,采用中心复合响应曲面法研究铣削用量对铣削力的影响,并建立了三个方向铣削力的预报模型,拟为CFRP铣削过程中铣削力控制和参数优化提供依据。
1 CFRP铣削实验 1.1 材料采用CFRP层合板,采用东丽T300型碳纤维树脂经过高温高压固化而成,根据要求铺设成单向层合板和多向层合板。纤维所占比例为60%~70%,纤维密度为1.74~1.79 g/cm3,弹性模量为226 MPa,泊松比为0.307,拉伸强度为3.5 GPa。每层纤维厚度为0.16 mm,共铺设24层,板厚为4 mm。

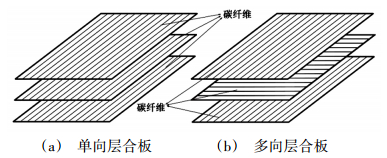

单向层合板为单一纤维方向铺设,用于研究纤维夹角对铣削力的影响。多向层合板铺设方向为0°和90°交叉铺设,用于研究铣削用量对铣削力的影响。两种层合板铺层方式如图 1所示。为便于铣削过程中的安装,将固化好的CFRP样品切割成200 mm×60 mm×4 mm尺寸。
1.2 实验设备及过程所有铣削实验在哈斯加工中心上进行,如图 2所示,该机床具有刚性强、精度高、稳定性好等优点,最大主轴转速为3×104 r/min。
采用的K型四齿硬质合金立铣刀,直径d=10 mm,γ0=10°,α0=12°,β=40°。铣削力信号由9257B三向测力仪测得,经由5070A电荷放大器放大,通过数据采集模块以及笔记本进行数据采集和分析。将铣削力测量数据中连续50个最大值的平均值作为最终铣削力的大小。

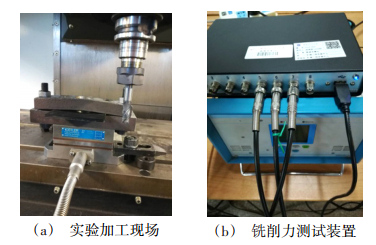

每组参数条件下走两刀,顺铣,干切削。实验加工现场及铣削力测试装置如图 3所示。

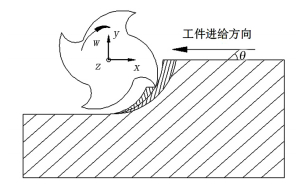

1.3 方案设计通常在铣削时,定义工件进给方向与纤维走向之间的夹角θ为纤维夹角,如图 4所示。因此,实验过程中,通过改变单向层合板角度来获得不同的纤维夹角。
纤维夹角对铣削力的影响实验采用单因素实验法,纤维夹角依次取0°、30°、45°、60°、90°、120°、150°、180°,铣削参数恒定不变,其中铣削速度vc为94.2 m/min、每齿进给量fz为0.1 mm/z、铣削深度ap为4 mm、铣削宽度ae为1.5 mm。
采用中心复合设计法(CCD)来研究铣削用量对铣削力的影响,以铣削速度vc、每齿进给量fz和铣削宽度ae为自变量,铣削深度恒定为4 mm。铣削用量编码及水平值见表 1,其中编码值+1.68和-1.68表示轴向点,+1和-1表示因子点,0表示中心点。x向、y向、z向对应的铣削力Fx、Fy、Fz作为因变量。
编码 | vc/m·min-1 | fz/mm·z-1 | ae/mm |
-1.68 | 41.39 | 0.02 | 0.66 |
-1 | 62.8 | 0.05 | 1 |
0 | 94.2 | 0.1 | 1.5 |
1 | 125.6 | 0.15 | 2 |
1.68 | 147.01 | 0.18 | 2.34 |

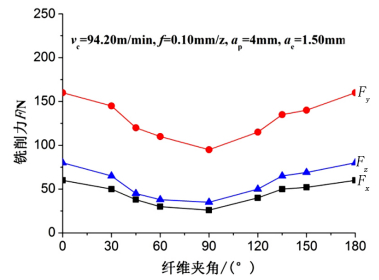

纤维夹角对铣削力的影响实验结果如图 5所示。可以看出,在0°~90°,随着纤维夹角的增大,三个方向铣削力都随之降低。这是因为在0°~90°,铣削力由垂直于碳纤维方向的剪切力以及挤压树脂基体的拉伸力合成。而在90°~180°内,随着纤维夹角的增大,三个方向铣削力随之增大。这是因为在90°~ 180°时,铣削力由垂直于碳纤维的剪切力和平行于树脂基体的拉伸力合成。在纤维夹角取90°时,铣削力最小。这是因为在90°时,相当于把纤维直接剪断,此时只有垂直于纤维取向的剪切分力,而没有拉伸分力,因此,铣削力此时最小。
2.2 铣削参数对铣削力的影响规律铣削参数对铣削力的影响采用中心复合响应曲面设计法,具体实验方案及铣削力测量结果如表 2所示。
run | vc/m·min-1 | fz/mm·z-1 | ae/mm | Fx/N | Fy/N | Fz/N |
1 | 41.39 | 0.10 | 1.50 | 55 | 165 | 35 |
2 | 62.80 | 0.15 | 2.00 | 80 | 230 | 80 |
3 | 62.80 | 0.05 | 1.00 | 30 | 130 | 20 |
4 | 62.80 | 0.05 | 2.00 | 40 | 165 | 25 |
5 | 62.80 | 0.15 | 1.00 | 60 | 200 | 45 |
6 | 94.20 | 0.10 | 1.50 | 56 | 206 | 60 |
7 | 94.20 | 0.10 | 1.50 | 54 | 203 | 58 |
8 | 94.20 | 0.10 | 1.50 | 58 | 210 | 61 |
9 | 94.20 | 0.10 | 0.66 | 42 | 185 | 35 |
10 | 94.20 | 0.18 | 1.50 | 65 | 285 | 100 |
11 | 94.20 | 0.10 | 1.50 | 57 | 208 | 60 |
12 | 94.20 | 0.10 | 1.50 | 59 | 214 | 63 |
13 | 94.20 | 0.02 | 1.50 | 20 | 100 | 12 |
14 | 94.20 | 0.10 | 2.34 | 60 | 220 | 70 |
15 | 94.20 | 0.10 | 1.50 | 55 | 204 | 57 |
16 | 125.60 | 0.15 | 1.00 | 55 | 280 | 60 |
17 | 125.60 | 0.05 | 2.00 | 48 | 270 | 62 |
18 | 125.60 | 0.15 | 2.00 | 80 | 375 | 76 |
19 | 125.60 | 0.05 | 1.00 | 38 | 176 | 23 |
20 | 147.01 | 0.10 | 1.50 | 46 | 220 | 64 |
回归分析的方法有顺向选择法(forward)、反向淘汰法(backward)和逐步回归法(stepwise)。逐步回归法是顺向选择法和反向淘汰法的综合,首先根据顺向选择法选入自变量,然后根据反向淘汰法,将模型中F值最小的且符合剔除判据的变量剔除出模型,重复进行直到回归方程中自变量符合进入模型的判据,模型外的自变量都不符合进入模型的判据为止。这里采用逐步回归法,对表 2中的测试结果进行多项式拟合,得到Fx、Fy和Fz的预报模型如下:
$ \begin{array}{l} {F_x} = 11.58 - 0.00965{v_{\rm{c}}} + 375.81{f_{\rm{z}}} + 1.45{a_{\rm{e}}}{\rm{ }} + \\ \;\;\;\;\;\;\;125{f_{\rm{z}}}{a_{\rm{e}}} - 1391.02f_{\rm{z}}^2 \end{array} $ | (1) |
$ \begin{array}{l} {F_y} = 139.72 - 0.98{v_{\rm{c}}} + 404.42{f_{\rm{z}}} - 47.18{a_{\rm{e}}}{\rm{ }} + \\ \;\;\;\;\;\;\;5.89{v_{\rm{c}}}{\rm{ }}{f_{\rm{z}}} + 0.99{v_{\rm{c}}}{a_{\rm{e}}} \end{array} $ | (2) |
$ \begin{array}{l} {F_z} = - 103.6 + 1.03{v_{\rm{c}}} + 408.58{f_{\rm{z}}} + 59.69{a_{\rm{e}}} - \\ \;\;\;\;\;\;\;0.00422v_{\rm{c}}^2 - 12.38a_{\rm{e}}^2 \end{array} $ | (3) |

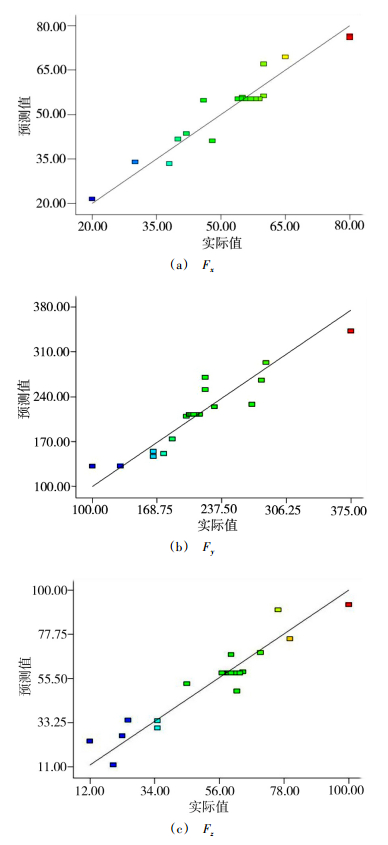

对所建立的Fx、Fy和Fz的预报模型进行精度检验,如图 6所示。可以看出,当图中的点离直线越近,代表模型预测值与实验值越接近。所有的点都均匀分布在直线两侧,并无太大跳动,说明铣削力预测值与实验值符合较好。经计算Fx预测值与实验值平均误差为6.5%,Fy预测值与实验值平均误差为8.1%,Fz预测值与实验值平均误差为14.6%,均在合理范围内,充分说明所建立的Fx、Fy和Fz预报模型是正确的。
2.2.2 模型方差分析及显著度检验对式(1)~(3)进行方差分析,结果如表 3所示。从表 3可以看出:三个预报模型P < 0.0001,说明构建的铣切削力预报模型都是极其显著的;Fx模型拟合度R2=0.9228,调整的R2=0.8953,Fy模型拟合度R2= 0.8626,调整的R2=0.8135,Fz模型拟合度R2=0.8995,调整的R2=0.8636,表明Fx、Fy和Fz的预报值与实际值拟合度较好。采用中心复合设计法构建的CFRP铣削力的预报模型是有效的。
来源 | 平方和 | 自由度 | 均方 | F值 | P值(Prob > F) | |
Fx1) | 模型 | 3696.7 | 5 | 739.3 | 33.5 | < 0.0001 |
A-vc | 1.3 | 1 | 1.3 | 0.06 | 0.8152 | |
B-fz | 2775.2 | 1 | 2775.2 | 125.7 | < 0.0001 | |
C-ae | 664.6 | 1 | 664.6 | 30.1 | < 0.0001 | |
BC | 78.1 | 1 | 78.1 | 3.5 | 0.0809 | |
B2 | 177.5 | 1 | 177.5 | 8.0 | 0.0132 | |
Fy2) | 模型 | 57272.9 | 5 | 11454.6 | 17.6 | < 0.0001 |
A-vc | 16071.9 | 1 | 16071.9 | 24.7 | 0.0002 | |
B-fz | 31427.3 | 1 | 31427.3 | 48.2 | < 0.0001 | |
C-ae | 7167.3 | 1 | 7167.3 | 11.0 | 0.0051 | |
AB | 684.5 | 1 | 684.5 | 1.1 | 0.3228 | |
AC | 1922.0 | 1 | 1922.0 | 3.0 | 0.1079 | |
Fz3) | 模型 | 8522.2 | 5 | 1704.4 | 25.1 | < 0.0001 |
A-vc | 728.9 | 1 | 728.9 | 10.7 | 0.0055 | |
B-fz | 5699.7 | 1 | 5699.7 | 83.8 | < 0.0001 | |
C-ae | 1733.5 | 1 | 1733.5 | 25.5 | 0.0002 | |
A2 | 251.5 | 1 | 251.5 | 3.7 | 0.0750 | |
C2 | 139.5 | 1 | 139.5 | 2.1 | 0.1740 | |
注:1)Fx,R2=0.9228,调整的R2=0.8953;2)Fy,R2=0.8626,调整的R2=0.8135;3)Fz,R2=0.8995,调整的R2=0.8636。 |
从显著性检验结果可以看出:Fx模型里fz和ae极其显著(P < 0.0001),fz2较显著,vc和fzae不显著。Fy模型里fz极其显著,vc和ae较显著,vcfz和vcae不显著。Fz模型里fz极其显著,vc和ae较显著,vc2和ae2不显著。

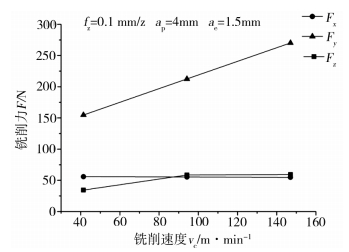

2.2.3 铣削用量对铣削力的影响图 7所示为铣削力随铣削速度的变化曲线,可以看出,三向铣削力都随铣削速度的增大而升高。这是因为随着vc的增大,切削刃切除材料的频率增多,硬质碳纤维对铣刀表面的摩擦和刻划作用加强,导致铣削力上升[16]。

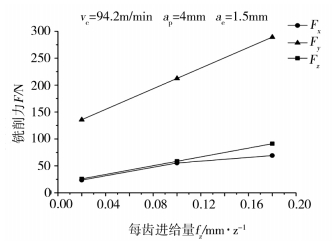

图 8是每齿进给量对铣削力的影响曲线,可以看出,三向铣削力都随fz的升高而升高,其中在实验参数范围内Fy变化比Fx、Fz大。这是因为瞬时切削厚度和fz成正比例关系,fz的增大相当于增加了每个切削刃瞬时切削厚度,因此铣削力增大。

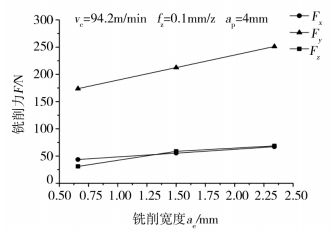

图 9是铣削宽度对铣削力的影响曲线,可以看出,三向铣削力都随ae的增大而升高,但整体变化不大。这是由于切削面积随ae的增大而增大,因此使铣削力升高。

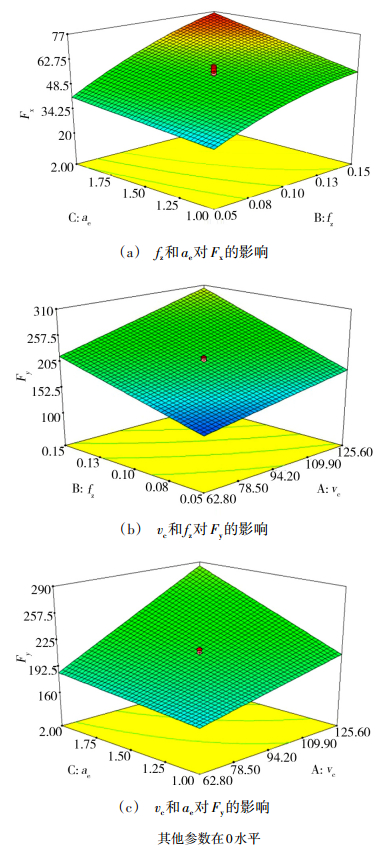

2.2.4 铣削参数对铣削力影响的响应曲面根据建立的铣削力模型发现,Fx和Fy中存在交互项,Fz中无交互项,因此对Fx和Fy中交互项进行响应曲面分析,如图 10所示。
从图 10(a)可以看出Fx随着vc和fz的增大而增大,Fx随fz变化趋势较大,随vc变化趋势较小。图 10(b)为ae和fz对Fx影响的响应曲面,可以看出Fx随着ae和fz的增大而增大,Fx随fz变化趋势较大,随ae变化趋势较小。从图 10(c)可以看出Fx随vc和fz的增大而增大,Fx随fz变化趋势较大,随vc变化趋势较小。
对vc、fz和ae对铣削力的影响程度进行对比发现,fz对铣削力的影响最大。
3 结论(1)纤维夹角在0°~90°,随着纤维夹角的增大,三个方向铣削力都随之降低,而在90°~180°,随着纤维夹角的增大,三个方向铣削力随之增大,当纤维夹角为90°时,铣削力最小;
(2)在实验所用参数范围内,采用中心复合设计所构建的硬质合金立铣刀铣削CFRP过程中的铣削力预报模型是有效的;
(3)vc对Fy、Fz影响较显著,而对Fx影响不显著,fz和ae对三向铣削力影响都显著;
(4)三个方向铣削力都随vc、fz和ae的升高而增大,其中fz对铣削力影响最大。
